FLANGES, CONTRA FLANGES E         ACESSÓRIOS  SAE J518C

   PRODUTOS

   CONEXÕES PARA TUBOS PADRÃO NACIONAL - ERMETO

Fabricadas para montagem com Solda, Roscas e várias formas e dimensões.



Disponíveis nas classes de pressão de 500 PSI, 3000 PSI e 6000 PSI ou conforme especificação do cliente.



  • Flange e Contra Flange SAE para solda de encaixe / topo - Tubo Schedule (SCH)

  • Flange e Contra Flange SAE para solda de encaixe / topo - Tubo Métrico

  • Flange e Contra Flange SAE com Rosca Fêmea – BSP / NPT / UNF

  • Flange e Contra Flange Cega

  • Adaptador Flange para Solda com Rosca Fêmea NPT



Disponíveis em Aço Carbono



(Aço Inoxidável – Sob encomenda)

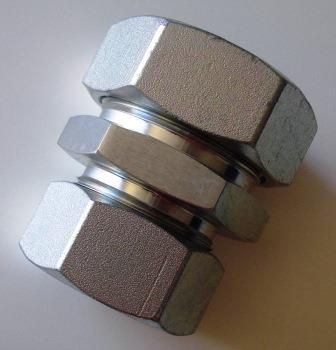

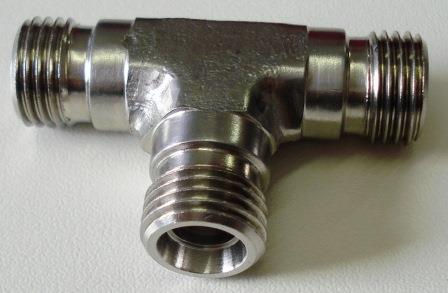

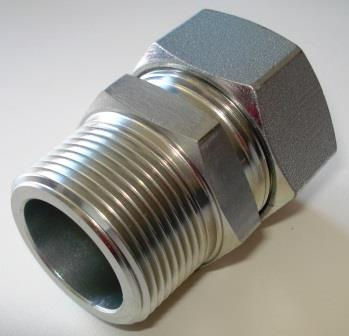

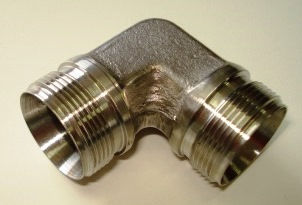

​O sistema foi construído para uso em tubos métricos, suportando pressões de até 630 bar, através de anilhas cravadas e as mais variadas combinações de roscas macho e fêmea, executadas conforme normas aplicáveis.



O sistema é constituído por (Porca, Anel e Corpo).



As conexões são produzidas conforme a respectiva norma, porém algumas bitolas de materiais sextavados foram alteradas devido à indisponibilidade no mercado nacional.



As pressões de trabalhos são em função das três séries construtivas:

  • LL - Extra Leve

  • L - Leve

  • S - Pesada

  •

Tendo como principais vantagens:



  • Permite qualquer ligação entre os elementos de um circuito hidráulico;

  • Possibilita rápida montagem e desmontagem,

  • Dispensa o uso de solda, pastas de vedação, flanges e flangeamentos nos tubos;

  • Segurança contra vazamentos;

  • Economia de mão de obra na instalação.



Disponível em Aço Inoxidável

(Aço Carbono e Latão – Sob encomenda)

O sistema foi construído para uso em tubos métricos, suportando pressões de até 600 bar, através de anilhas cravadas e as mais variadas combinações de roscas macho e fêmea, executadas conforme normas aplicáveis.

O sistema é constituído por (Porca, Anel e Corpo).



Tendo como principais vantagens:



  • Permite qualquer ligação entre os elementos de um circuito hidráulico;

  • Dispensa o uso de solda, pastas de vedação, flanges e flangeamentos nos tubos;

  • Segurança contra vazamentos;

  • Possibilita rápida montagem e desmontagem;

  • Economia de mão de obra na instalação.



l

Disponível em Aço Inoxidável

(Aço Carbono e Latão – Sob encomenda)

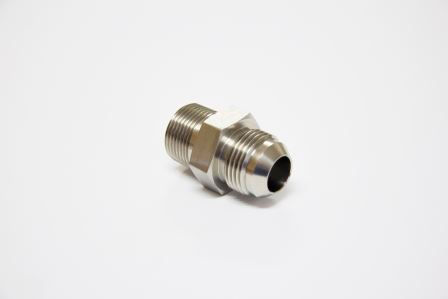

A linha de CONEXÃO JIC 37° é composta por Corpo, Porca de Aperto e Luva, sendo suas características construtivas similares às normas SAE  J846, J514, J515, J518 e DIN EN ISO 8434-2.



  • As CONEXÕES JIC 37° são geralmente aplicáveis em sistemas hidráulicos industriais e móbil.

  • Fabricadas com processos monitorados para assegurar um desempenho satisfatório.

  • As características de nossas conexões e também o sistema de referencia utilizado são similares à norma SAE / DIN;

  • Resistentes à vibração.

  • Oferece ligações seguras e livres de vazamentos.



Disponíveis em Aço Inoxidável



(Aço Carbono e Latão – Sob encomenda)

A linha de CONEXÃO ORFS é composta por Corpo, Porca de Aperto, Luva e anel de vedação (NBR ou Viton) sendo suas características construtivas similares às normas SAE J1453 e DIN EN ISO 8434-3.



  • As conexões ORFS são aplicáveis em sistemas hidráulicos industriais e móbil.

  • Pressão de trabalho de até 420 bar.

  • A principal vantagem desse produto esta no sistema de vedação obtido por um anel encaixado em um canal usinado com precisão no topo da conexão contra uma luva de face plana.

  • Fabricadas com processos monitorados para assegurar um desempenho satisfatório.

  • O sistema de referencia utilizado é similar à norma SAE J846.

  • Oferece ligações seguras e livres de vazamentos.



Disponíveis em Aço Carbono



(Aço Inoxidável – Sob encomenda)

As conexões Dupla Anilha EB-LOK oferecem ligações seguras e livres de vazamentos, além de suportar altas pressões, vácuo e vibrações.



São fabricadas com processos monitorados para assegurar um desempenho satisfatório, sua vedação é proporcionada pelo conjunto corpo, porca, anel traseiro e anel dianteiro, são similares e intercambiáveis a outras linhas do mercado.



Vantagens das conexões EB-LOK:



  • Fácil montagem e desmontagem

  • Não requer ferramentas especiais

  • Propicia auto alinhamento

  • Não compromete significativamente a área de vazão

  • Baixo torque de aperto na montagem

  • Oferece ligações seguras e livres de vazamentos.



Disponíveis em Aço Inoxidável



(Aço Carbono e Latão – Sob encomenda)

  CONEXÕES PARA TUBOS NORMA DIN EN ISO 8434-1

    CONEXÕES PARA TUBOS      DUPLA ANILHA – EB-LOK

CONEXÕES O`RING FACE SEAL                            ORFS



   CONEXÕES PARA TUBOS FLANGEADOS - SAE - JIC 37°



CONEXÕES PARA TUBOS

                E-SEAL



  CONEXÕES PARA TUBOS            LINHA FERROVIÁRIA - OA

 ADAPTADORES - SAE

ADAPTADORES - SAE



DISPOSITIVO DE SERRAR                     TUBOS



     DISPOSITIVO DE PRÉ-                      CRAVAÇÃO



REGISTROS E VÁLVULAS



        ROTÂMETRO PARA                    LUBRIFICAÇÃO



      ENGATES RÁPIDOS                 PADRÃO ERMETO

As conexões E-SEAL oferecem ligações seguras e livres de vazamentos, além de suportar altas pressões, vácuo e vibrações.

São fabricadas com processos monitorados para assegurar um desempenho satisfatório, sua vedação é proporcionada pelo conjunto corpo, porca, anel, são similares e intercambiáveis a outras linhas do mercado.



Vantagens das conexões E-SEAL:



  • Fácil montagem e desmontagem

  • Não requer ferramentas especiais

  • Propicia auto alinhamento

  • Não compromete significativamente a área de vazão

  • Baixo torque de aperto na montagem

  • Oferece ligações seguras e livres de vazamentos.



Disponíveis em Aço Inoxidável



(Aço Carbono e Latão – Sob encomenda)

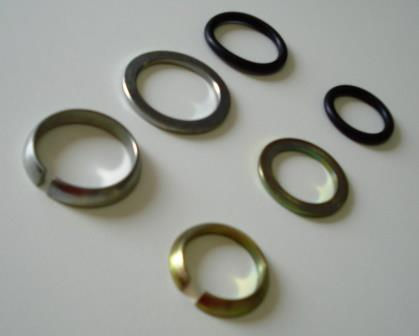

Esta linha é destinada para aplicações ferroviárias, onde a vedação é proporcionada pelo conjunto corpo, porca, anel, arruela e o`ring.



São similares e intercambiáveis à linha Vebeo Francesa.



Características técnicas:



  • Pressão máxima de operação: 14 bar

  • Montagem em tubos: SCH 40 e 80

  • O`Ring: Borracha Nitrílica (Buna – N)

  • Materiais: Aço Carbono e Latão

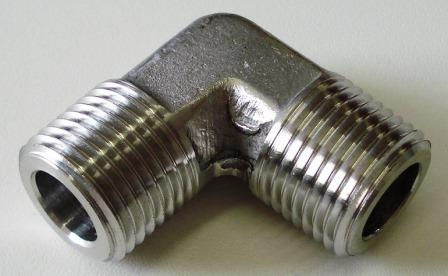

Os adaptadores para uso geral na indústria são usados para interligar outras peças de nossa linha ou junções rosqueadas.



  • Oferecemos uma ampla variedade de combinações possíveis de roscas que permite qualquer ligação com conexões em sistemas tubulares, hidráulicos e pneumáticos



Disponíveis em Aço Carbono e Aço Inoxidável



(Latão – Sob encomenda)

O dispositivo de Serrar Tubos é indispensável quando a operação de corte transversal em tubos deverá ser efetuada em esquadro.



  • Adequado para preparar tubos para conexões com anel cravado.

  • Podem-se serrar tubos dos mais variados materiais;

  • Capacidade de corte em tubos de diâmetros externos de 4 a 42 mm.

  • O dispositivo pode ser fixado em bancadas através dos furos de sua base ou opcionalmente entre os mordentes de uma morsa.

  • Fabricados em aço carbono com guias e prismas tratados termicamente;

  • Tratamento superficial – Zinco Preto

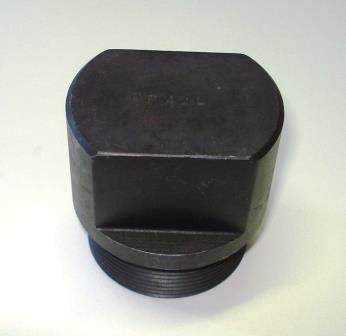

O dispositivo de Pré-Cravação é indispensável quando na operação de Pré-Cravação de anel de penetração das conexões para tubos.

As roscas e cones de assentamento do anel de penetração são fabricados conforme o tipo de sistema.



Vantagens dos dispositivos:



  • Rapidez e facilidade nas cravações em série.

  • Evita deformação no cone de vedação da conexão, aumentando sua vida útil e seu desempenho.

  • Pode ser fixado entre os mordentes de uma morsa.

  • Fabricados em aço especial tratados termicamente;

  • Tratamento superficial – Zinco Preto

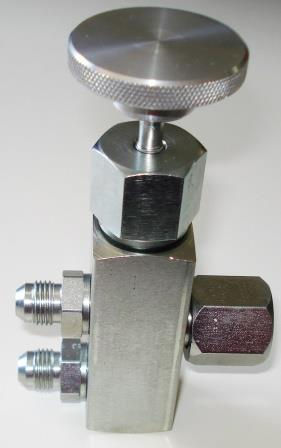

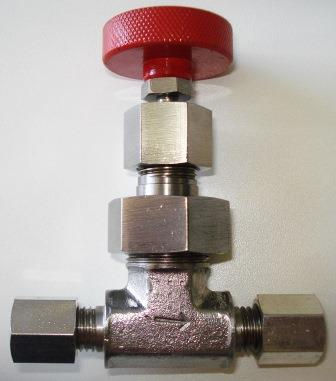

Os Registros e Válvulas são fabricados com objetivo de oferecer ao mercado soluções e condições para o adequado controle de condução de fluidos em circuitos hidráulicos.

A linha de produtos é composta por:



  • Registros de Agulhas

  • Válvulas de Controles

  • Válvulas de Esferas

  • Válvulas para Manômetros

  • Válvulas Multivia

  • Válvulas Anti-Retorno

  • Válvulas Controladora de Fluxo

  • Cartuchos e Miolos Anti-Retorno

  • Bujões Purgadores

  • Purgadores Hidráulicos

  • Tomadores de Pressão

  • Adaptadores para tomadores de pressão

  • Registros e Válvulas adequadas à aplicação de cada Cliente.



Disponíveis em aço carbono, aço inoxidável e latão.

  • Pressão de trabalho: até 450 bar

  • Temperatura: (-25° C a +200° C)

  • Vedação interna em Buna-N ou Viton

  • Anel raspador anti-extrusão da vedação em PTFE puro

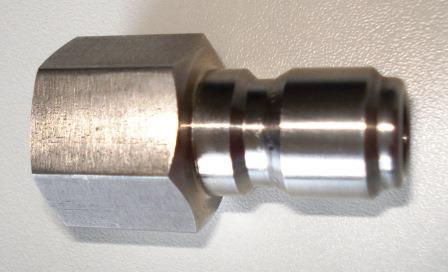

  • Engates Rápidos dupla ação, leves e compactos

  • Baixa perda de carga P = (P1 – P2)

  • Acoplamentos através de esferas (tratadas) auto-travantes ou roscas

  • Região de contato da esfera no lado macho tratada termicamente

  • Rosca NPT, BSP e tubos métricos

  • Matéria-prima: Aço carbono ou aço inoxidável

  • Atende as normas aplicáveis para engates rápidos (Grupo -3)

Os Rotâmetros são indicados para aplicação em circuitos de lubrificação, na medição de vazão de fluidos óleos- hidráulicos na faixa de 0 a 6,3 L/min e pressão de trabalho até 10 bar.



Especialmente projetados para aplicação em maquinas de papel e celulose.



  • São disponíveis nas roscas fêmea 3/8 NPT ou 3/8 BSP.

  • Viscosidade do óleo 85 ou 45 cSt.

  • Posição de montagem - Vertical

  • Escala graduada de acordo com a faixa de vazão de trabalho (L/min) conforme tabela abaixo.



                           0 - 0,25

                           0 - 0,40

                           0 - 0,63

                           0 - 1,00

                           0 - 1,60

                           0 - 2,50

                           0 - 4,0

                           0 - 6,30
